单筒冷却机是回转窑系统中重要设备之一，将从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性，具有结构简单、运转率高、操作维护方便等特点。
该设备可以将冷却物料后的空气全部入窑，作为二次循环空气，提高了窑的热效率
从回转窑出来的熟料（1000-1200℃）通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性
通过筒体回转带动物料与空气进行充分热交换，使物料冷却到（200℃以下），同时提高熟料质量和易磨性
提高了熟料的强度和易磨性，消除堆“雪人”及“红河”现象对篦板的毁坏，提高设备运转率

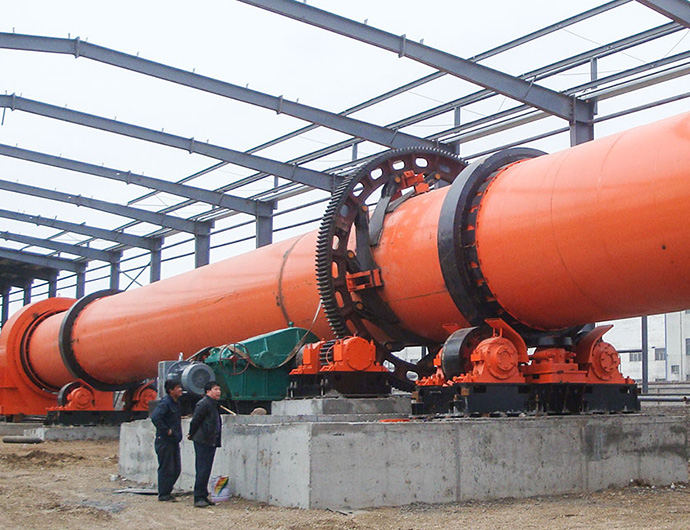

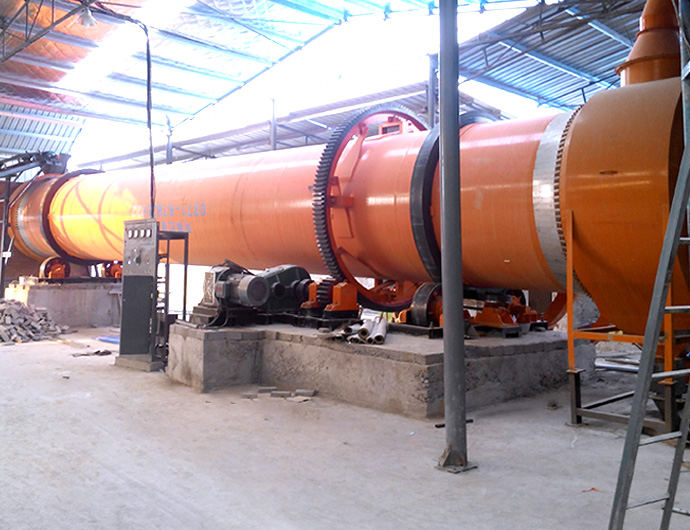

冷却机主要由一个与水平成5%的斜度,直径为1.5米长度为12米的回转筒体构成。内装有扬料板。筒体在离两端2.5米的地方借助于托圈支撑在挡托轮装置上，低端托圈和挡轮滚动接触，以阻止其筒体轴向滑动。筒体的回转是借助于固定在离厉害托圈1米处筒上的大齿圈，通过一套传动装置带动。
熟料在扬料区被多次扬起，并均匀地抛撒，冷却空气与热熟料进行强烈的热交换。特别是在低温区，可以通过改善扬料板结构、布置形式以及调整筒体的斜度和转速，来增加熟料与冷却空气的接触时间，控制熟料的移动速度，使熟料内部的热量有充足的时间向表面传导，从而对温度较低熟料的热量充分回收。
|
规格（m） (直径×长度) |
生产能力 (t/h) |
安装斜度 (%) |
| Φ1.5×15 | 2-3 | 3-5 |
| Φ1.5×20 | 3-4 | 3-5 |
| Φ1.8×18 | 4-6 | 3-5 |
| Φ2.0×22 | 7-8.5 | 3-5 |
| Φ2.2×18 | 7-8.5 | 3-5 |
| Φ2.2×22 | 8-10 | 3-5 |
| Φ2.4×24 | 12-15 | 3-5 |
| Φ2.5×25 | 15-20 | 3-5 |
| Φ2.8×28 | 16-22 | 3-5 |
| Φ3.0×30 | 20-25 | 3-5 |
| Φ3.2×36 | 28-32 | 3-5 |
| Φ3.3×40 | 32-36 | 3-5 |
| Φ3.6×36 | 35-38 | 3-5 |
| Φ4.0×36 | 50-60 | 3-5 |
| Φ4.0×45 | 60-70 | 3-5 |
| Φ4.5×50 | 70-75 | 3-5 |
更多型号也可联系我们，支持定制
